SINAMICS V90 高效便捷的伺服系统介绍

SINAMICS V90

高效便捷的伺服系统

伺服驱动系统

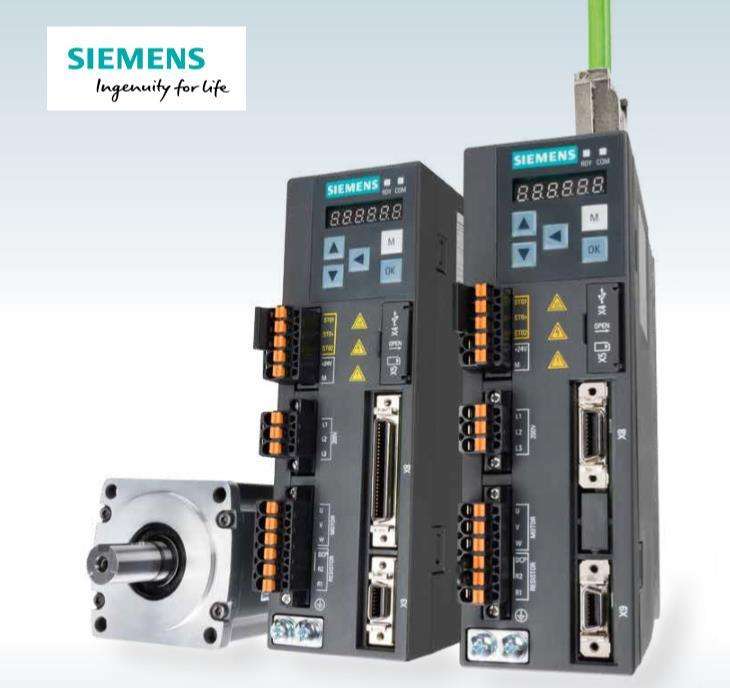

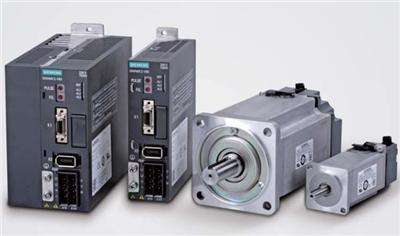

SINAMICS V90 伺服驱动和 SIMOTICS S-1FL6 伺服电机组成了

性能优化，易于使用的伺服驱动系统，八种驱动类型，七种

不同的电机轴高规格，功率范围从0.05kW到7.0kW以及单

相和三相的供电系统使其可以广泛用于各行各业，如：定

位，传送，收卷等设备中，同时该伺服系统可以与S7-1500T/

S7-1500/S7-1200 进行完美配合实现丰富的运动控制功能。

SINAMICS V90 伺服驱动

SINAMICS V90 根据不同的应用分为两个版本：

1. 脉冲序列版本（集成了脉冲，模拟量，USS/MODBUS）

2. PROFINET通讯版本

SINAMICS V90 脉冲版本可以实现内部定位块功能，同时具有

脉冲位置控制，速度控制，力矩控制模式。

SINAMICS V90 PN 版本集成了 PROFINET 接口，可以通过

PROFIdrive 协议与上位控制器进行通讯。

SIMOTICS S-1FL6 伺服电机

SIMOTICS-1FL6 为自然冷却的永磁同步电机，通过电机表面

散热，自锁式快插接头使电机安装变得轻松快捷。不同的电

机轴高可满足亚洲市场的需要。1FL6 支持 3 倍过载，配合

SINAMICS V90 驱动系统可形成功能强大的伺服系统

SINAMICS V90 及 SIMOTICS S-1FL6 伺服驱动系统的亮点：

伺服性能优异 易于使用

• 先进的一键优化及自动实时优化功能使设备获得更高的动态性能

• 自动抑制机械谐振频率

•1 MHz 的高速脉冲输入

•支持不同的编码器类型以满足不同的应用需求

• 与控制系统的连接快捷简单

• 西门子一站式提供所有组件

• 快速便捷的伺服优化和机械优化

• 简单易用的 SINAMICS V-ASSISTANT 调试工具

• 通用 SD 卡参数复制

•集成了 PTI, PROFINET, USS, Modbus RTU 多种上位接口方式

低成本 运行可靠

• 集成多种模式：外部脉冲位置控制、内部设定值位

置控制（通过程序步或 Modbus）、速度控制和扭矩控制

•集成内部设定值位置控制功能

•全功率驱动内置制动电阻

•集成抱闸继电器（400V 型），无需外部继电器

•高品质的电机轴承

•电机防护等级 IP 65，轴端标配油封

• 集成安全扭矩停止（STO）功能

电子组装行业，

例如

•机械手

•丝网切割机

•PCB 组装机

•IC 搬运机

•芯片分类机

• 焊接机

印刷行业，

例如

• 贴标机

• 分切机

• 覆膜/镀膜机

• 丝网印花机

包装行业，

例如

• 灌装及封装机

• 吸塑机（药品包装）

• 装袋机

物料搬运机械，

例如

•自动堆垛机

•冲压机

•雕刻机

•压边机

印刷行业，

例如

•卷绕机

•分切机

•覆膜/镀膜机

•丝网印花机

• 拉丝机

包装行业，例如

•灌装机

•吸塑机（药品包装）

•装袋机

物料搬运机械，

例如

•仓储系统

•输送系统
