    西门子雷达液位计介绍

    发布时间:2019-05-25 09:34:41  浏览次数:

    概述

    引言


    通过雷达测量技术,实现非接触、免维护测量。由于微波信号的

    传输不需要介质,所以它完全不受工艺过程中蒸汽、压力、粉尘

    或温度的影响。

    西门子 Milltronics 提供多种型号以满足您的应用。

    SITRANS Probe LR是两线制,6GHz,脉冲雷达物位计,可用于常温、

    常压下储罐、过程罐中液体或浆料的连续物位监测,量程 20m。

    SITRANS LR200 是两线制,6GHz,脉冲雷达物位计,可用于一定

    温度、压力下储罐或过程罐中液体或浆料的连续物位监测,量程

    20m。

    SITRANS LR250 是两线制,25GHz,脉冲雷达物位计,可用于高温、

    高压下储罐或过程罐内液体和浆料的连续物位监测,全塑封型天

    线特别适用于强腐蚀性工况,量程 20m,也适用于测量介电常数

    较低的物料。

    SITRANS LR260 是两线制,25GHz,脉冲雷达物位计,可监测料

    仓中固体和液位物料的连续物位变化,量程 30m,适用于严重粉

    尘和高温至 200℃的应用。

    SITRANS LR560 是两线制、78 GHz FMCW 雷达物位计,用于固

    体料仓的连续料位监测,平面天线设计抗挂料性能极强,量程有

    40m 和 100m 两挡,4° 窄波束角无需担心要离罐壁多少距离,

    小巧的尺寸几乎可以安装在所有的管嘴上,78 GHz 创造了很短

    的波长,几乎在所有固体材料都能产生极好的信号反射,真正达

    到了使用简单、低成本、高效且免维护。

    SITRANS LR460 是四线制,24GHz,FMCW 雷达物位计,有极高

    的信噪比和先进的“现场智能”技术,可连续监测固体物料物位

    的变化,量程可达 100m,是极度粉尘、高温工况测量的理想选择。

    自动抑制虚假回波

    SITRANS LR 仪表先进的专利的“现场智能”信号处理技术,源自

    “声智能”这种深入彻底的知识和经验被置入软件的先进算法,

    用来提供智能的回波处理过程。得出具有高重复性、快速和可靠

    的测量结果。

    SITRANS 雷达仪表的一个特点是自动抑制虚假回波,回波处理技

    术可自动检测和抑制来自容器内障碍物的虚假回波。通过本地接

    口或通过经由 HART 或 PROFIBUS PA 的 SIMATIC PDM 通讯,最少

    只需两个参数,即可实现该功能。



    设计

    操作原理

    雷达测量技术可以测量从发射信号到返回信号的时间差。从而测

    算可测量距离和物位。

    不像超声波测量技术,雷达技术不需要载体介质,并可以以光速

    传输。大多数的工业雷达设备的工作范围为 6 - 26 GHz。

    西门子公司可提供脉冲雷达变送器 (SITRANS Probe LR,SITRANS

    LR 200,SITRANS LR 250,SITRANS LR 260) 和 FMCW ( 连续调频

    波 ) 雷达变送器 (SITRANS LR 560,SITRANS LR 460)。

    脉冲雷达以固定频率从天线发射微波,该频率反映了两种不同介

    电常数材料之间的界面(正在监控的大气和介质)。回波通过一

    个接收器检测,传输时间用于计算物位。

    反射回的雷达波经数字转换生成回波图形。通过对回波形状进行

    分析,来确定从介质表面到仪表基准点之间的距离。

    FMCW(连续调频波)雷达仪表可发射微波到介质表面。并连续

    调频。同时,接收器连续接收,发射器和接收器之间的频差与到

    物料的距离成正比。



    连续测量 — 微波雷达物位计

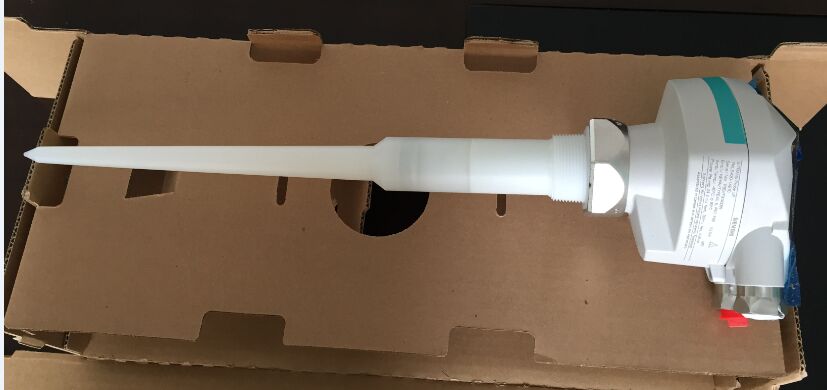

    SITRANS Probe LR


    SITRANS Probe LR 是一种两线制回路供电 5.8 GHz 雷达变送器,

    用于储罐液体、浆料或过程容器中液体的监测,量程 20 米。

    产品特点

    • 一体化结构的聚丙烯杆式天线

    • 易于安装,启动简单

    • 通过红外线本安手操器编程,SIMATIC PDM 或 HART 手操器

    • HART 通讯

    • 专利的声智能回波处理技术

    • 极高的信 / 噪比

    • 自动虚假回波抑制


    应用

    Probe LR是用于化工蒸汽、温度梯度、真空或压力应用的理想选择,

    如罐区、化工储罐、反应器和长量程应用。

    SITRANS Probe LR 的范围为 0.3 至 20m。

    Probe LR 设计使你可以通过红外线手操器对其进行安全简单的编

    程,而无需打开盖子。Probe LR 有一个标准的一体化结构的聚丙

    烯杆式天线,具有很好的密封性可以最大程度地抗化学品的腐蚀。

    一体化结构天线包括内置的一体化屏蔽可消除容器安装立管的影

    响。

    SITRANS Probe LR 带专利的声智能回波处理技术。

    Probe LR 还具有极高的信 / 噪比,提高可靠性。

    启动简单,只需要2个参数用于基本操作。通过红外线本安手操器,

    SIMATC 或 HART 手操器。

    • 主要应用:罐区、化学品储罐、反应器



    连续测量 — 微波雷达物位计


    SITRANS LR 200

    概述

    SITRANS LR 200 是 2 线制,6 GHz 脉冲雷达液位变送器,用于储

    罐或过程罐中液体或浆料的连续物位测量,适应高温和高压,量

    程 20m。


    产品特点

    • 图形化就地用户界面 (LUI) 使得操作简单易懂,使用快速启动向

    导实现了即插即用的设置。LUI 显示回波图供诊断用

    • LUI 可显示回波曲线做诊断支持

    • 使用 HART 或 PROFIBUS PA 进行通信

    • 现场智能信号处理改善测量稳定性,自动虚假回波抑制功能消

    除固定干扰物

    • 使用红外线本安手操器或 SIMATIC PDM 编程


    应用

    SITRANS LR 200 独特的设计使你可以通过本安红外手操器对其进

    行安全简单的编程,而无需打开盖子。它还内置有 4 种语言的显

    示屏。

    SITRANS LR 200 有一个标准的整体结构的聚丙烯杆式天线,具有

    很好的密封性,可以最大程度地抗化学品的腐蚀。用其它仪表,

    你要考虑各种材料的兼容性如材料之间的密封。整体结构天线的

    特点是有全封装的,一体式防护可消除容器接管的干扰。

    初始化简单,只需 2 个参数用于基本操作。安装简单,将电子

    部件装在旋转头上旋转,使其便于接线或易于观察读数即可。

    SITRANS LR 200 专利的声智能信号处理技术可保证高可靠性。

    • 主要应用:液体储罐,过程容器,带搅拌器的,各种高温雾状

    液体



    连续测量 — 微波雷达物位计

    SITRANS LR 250 喇叭型

    SITRANS LR250 是 2 线制,25GHz 脉冲雷达液位变送器,连续测

    量储罐和过程罐中的液体和浆液,适应高温和高压,量程 20m


    优势

    • 图形化就地用户界面 (LUI) 使得操作简单易懂,使用快速启动向

    导实现了即插即用的设置。

    • LUI 显示回波图供诊断用

    • 25GHz 高频允许使用小的喇叭安装在小安装管上

    • 对于安装位置和罐内障碍物不敏感,对于安装管干扰也有很大

    的抗干扰能力

    • 小盲区,最小盲区仅有距离喇叭末端 50mm

    • 支持 HART,或 PROFIBUS PA,或 FOUNDATION FieldbusTM 通讯

    • 现场智能信号处理改善测量稳定性,自动虚假回波抑制功能消

    除固定干扰物

    • 使用红外线本安手操器或 SIMATIC PDM 编程

    • 符合 IEC61508/61511(SIL-2) 功能安全认证。

    • 符合 IEC 60770-1 标准的高测量精度:3mm

    应用

    SITRANS LR250 包含一个图形化的就地用户界面 (LUI),通过快速

    启动向导和用于诊断的回波图显示保证设置和操作的便捷。使用

    快速启动向导只需要设置几个参数就可以满足基本的应用需要。

    25GHz 频率产生了非常窄的,聚焦的波束允许使用更小的喇叭,

    并且对于容器内的障碍物不敏感。

    SITRANS LR250 独特的设计允许使用安全和方便的本质安全手操

    器对仪表进行编辑,而不需要打开仪表盖。

    SITRANS LR25O 可以测量介电常数非常低的物质,并且可以安装

    在狭窄的或小体积的容器内。

    • 主要应用:液体储罐,带搅拌的过程容器,容易产生蒸汽的液体,

    高温,低介电常数物质。


    连续测量 — 微波雷达物位计

    SITRANS LR250 PVDF 棒状天线

    概述

    SITRANS LR250,带螺纹安装 PVDF 天线,是两线制,25 GHz 脉冲雷达液

    位变送器,用于连续测量储罐和过程罐中强腐蚀性液体和浆料,量程10米,

    如果静态管中安装,量程为 20m。


    产品特点

    • PVDF 全包裹天线为化工和卫生环境强腐蚀性介质设计

    • 变送器使用特殊材料节省了更换费用

    • 图形化就地用户界面 (LUI) ,使用快速启动向导实现了即插即用的设置

    • LUI 显示回波图供诊断使用

    • 25 GHz 高频和 50 mm 过程连接 / 天线便于小尺寸立管安装

    • 对于安装位置和罐内障碍物不敏感,对于安装管干扰也有很大的抗干扰

    能力

    • 小盲区,距离喇叭末端 50 mm

    • 支持 HART® 或 PROFIBUS PA 或 FOUNDATION Fieldbus 通讯

    • 现场智能信号处理提高测量稳定性,自动虚假回波抑制功能消除固定干

    扰物

    • 参数化使用红外线本安手操器或 SIMATIC PDM, Emerson

     AMS, 或 FDT, 如 PACTware 或 Fieldcare 借助于 SITRANS DTM.

    • 符合 IEC61508/61511(SIL-2) 功能安全认证。

    • 符合 IEC 60770-1 标准的高测量精度:3mm


    应用


    SITRANS LR250 包含一个图形化的就地用户界面 (LUI),通过直观的快速

    启动向导和用于诊断的回波图保证设置和操作的便捷。使用快速启动向导

    只需要设置几个参数就可以满足基本的应用需要。

    25 GHz 频率产生非常窄的,聚焦的波束,允许使用更小的天线,并且对

    于容器内的障碍物不敏感。

    SITRANS LR250 独特的设计允许使用本质安全的手操器,安全方便地编程,

    不需要打开仪表盖。

    SITRANS LR250 可以安装在狭窄或小尺寸的容器上,测量介电常数 dk > 3

    的物料,量程 10 米;若介电常数 dK>1.6,静态管安装,量程为 20 米。

    • 主要应用:液体储罐,带搅拌的过程容器,挥发液体,温度低于 +80 ºC

     (+176 ºF), 强腐蚀介质。



    连续测量 — 微波雷达物位计

    SITRANS LR250 全塑封天线

    概述

    SITRANS LR250 全塑封天线是 2 线制 25 GHz 脉冲式雷达液位计,

    用于测量储罐或过程罐内的液体、浆料的液位,适用于腐蚀等恶

    劣工况,量程 20 米(取决于天线种类)


    优点

    • 全塑封天线设计,带 FDA 认证的 TFM 1600 PTFE 天线,适用

    于化工、卫生环境中的腐蚀等恶劣工况

    • 图形化本地显示界面(LUI)操作简单,带快速启动向导上电

    即用

    • 图形化本地显示界面(LUI)可显示回波曲线用于高级诊断

    • 25 GHz 高频和 2 英寸(50 mm)过程连接/天线,安装简单

    • 优异的设计减少安装位置和障碍物的影响,并且对安装立管所

    产生的干扰不敏感

    • 50 mm 盲区(从天线底部向下),适用于小量程测量

    • 支持 HART,PROFIBUS PA 或 FOUNDATION Fieldbus 通讯协议

    • 过程智能信号处理技术改善测量可靠性,自动虚假回波抑制可

    消除固定障碍物引起的干扰

    • 可用本安型红外手操器编程,或通过电脑使用 SIMATIC PDM,

    AMS,或 Field Device Tools PACTware 或 Fieldcare(SITRANS

    DTM)

    • 具备 SIL 2(基于 IEC 61508 和 IEC 61511 标准)


    应用

    SITRANS LR250 配备图形化显示界面(LUI),支持向导功能用于

    设置和操作,并可显示回波曲线用于高级诊断。

    快速启动向导简单几步就可实现启动设置。25 GHz 高频电磁波能

    量汇聚,波束角小,减小障碍物的影响。SITRANS LR250 红外手操

    器,独一无二的设计,无需开盖即可实现安全并简单的编程。

    SITRANS LR250 适用于量程最大 20 米的罐体,介电常数dk >

    1.6。

    • 核心应用:液体储罐,过程罐带搅拌器,挥发性气体,过程温

    度最高可耐 170 ºC(338 ºF),腐蚀性物料或卫生型应用,例

    如化工行业或食品饮料行业。



    连续测量 — 微波雷达物位计

    SITRANS LR 260


    概述

    SITRANS LR260 是一种二线制,25GHz 脉冲雷达物位变送器,

    用于固体和液体储罐的连续测量,适应极度粉尘及高温,量程达

    30m。


    优点

    • 图形化表头用户界面 (LUI) 以及快速启动向导,操作简单,真正

    实现了即插即用

    • LUI 显示回波图形便于诊断支持

    • 25 GHz 高频率允许使用小尺寸喇叭,便于安装在小的管嘴

    • 通讯支持 HART® 或 PROFIBUS PA

    • 现场智能信号处理改善测量稳定性,自动虚假回波抑制可去除

    固定干扰物的影响

    • 使用红外线手操器或 SIMATIC PDM 进行操作



    应用

    SITRANS LR260 包含一个图形化就地用户界面 (LUI),使用直观

    的快速启动向导简化了设置和操作,回波图形用于诊断。而通过

    快速启动向导只需要几个简单的参数设置就可以适用绝大多数应

    用。

    SITRANS LR260 独特的设计允许使用本安型无线手操器进行操作,

    从而避免了在现场打开仪表盖。

    SITRANS LR260 固体或液体测量,量程最大 30m。

    • 主要应用: 水泥粉末,塑料颗粒/粉末,谷物,面粉,煤,焦炭等。
