    SITRANS温度模块(7NG)
    您当前的位置是:首页>>产品系列>>西门子过程仪表>>SITRANS温度模块(7NG)

    SITRANS T 温度测量仪表介绍

    发布时间:2019-05-06 15:55:10  浏览次数:

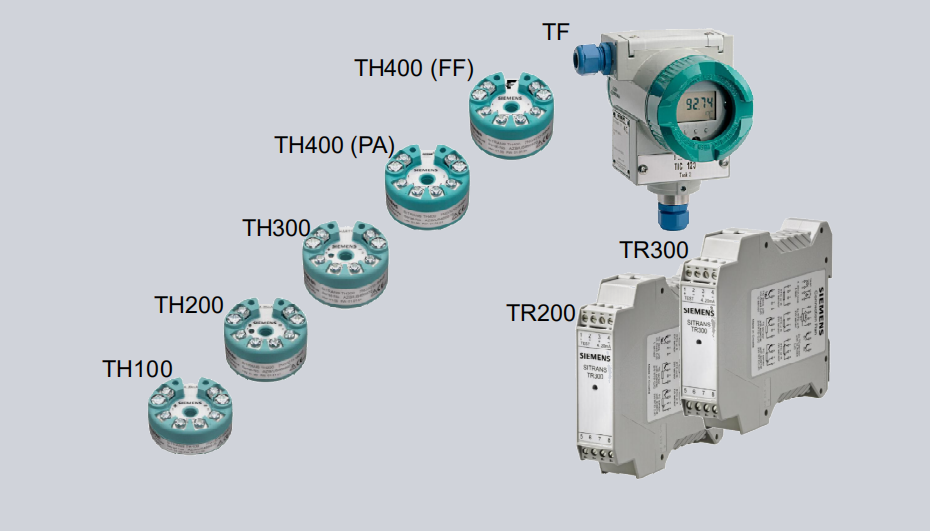

    SITRANS T 温度测量仪表


    温度变送器模块

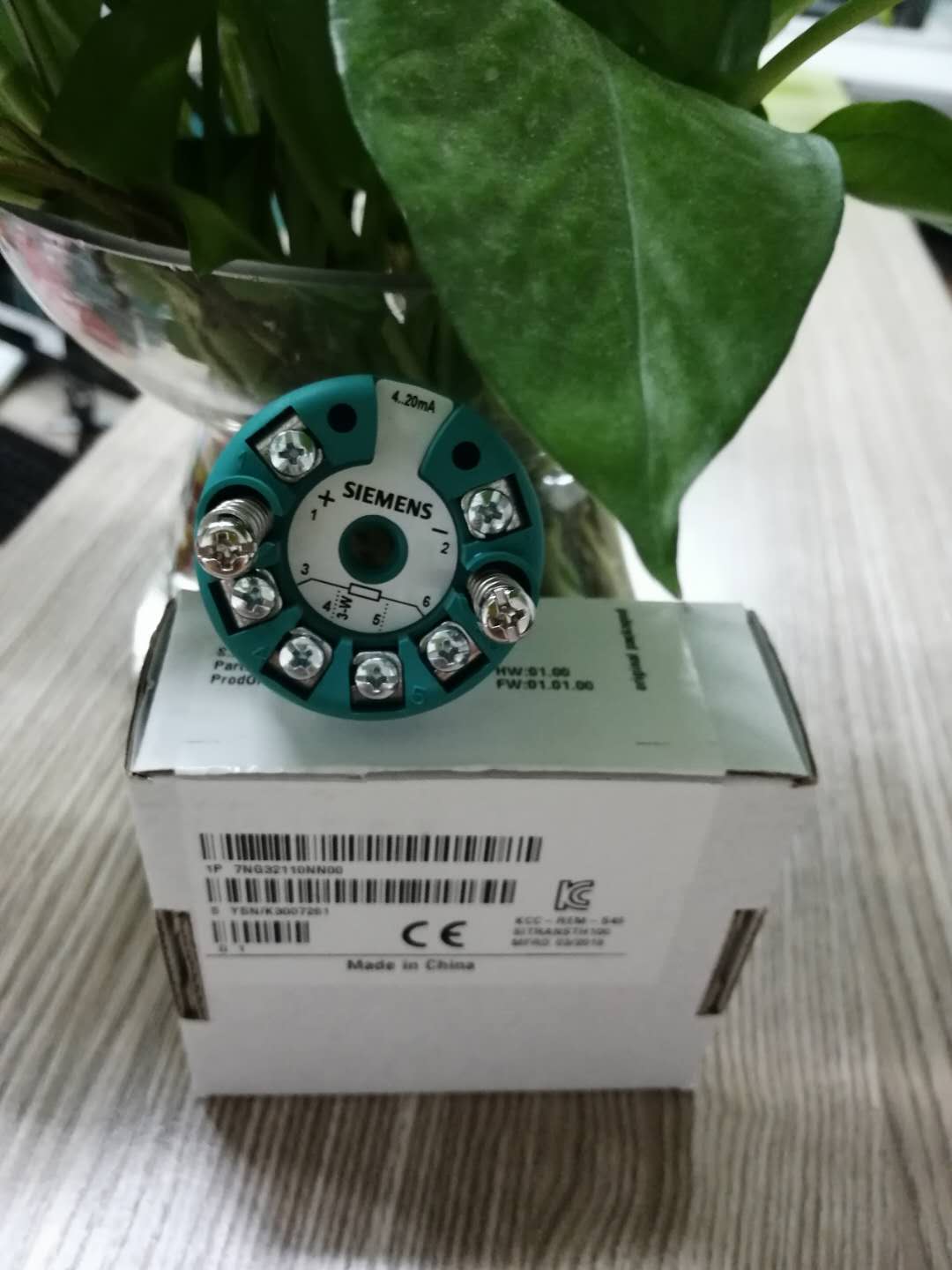

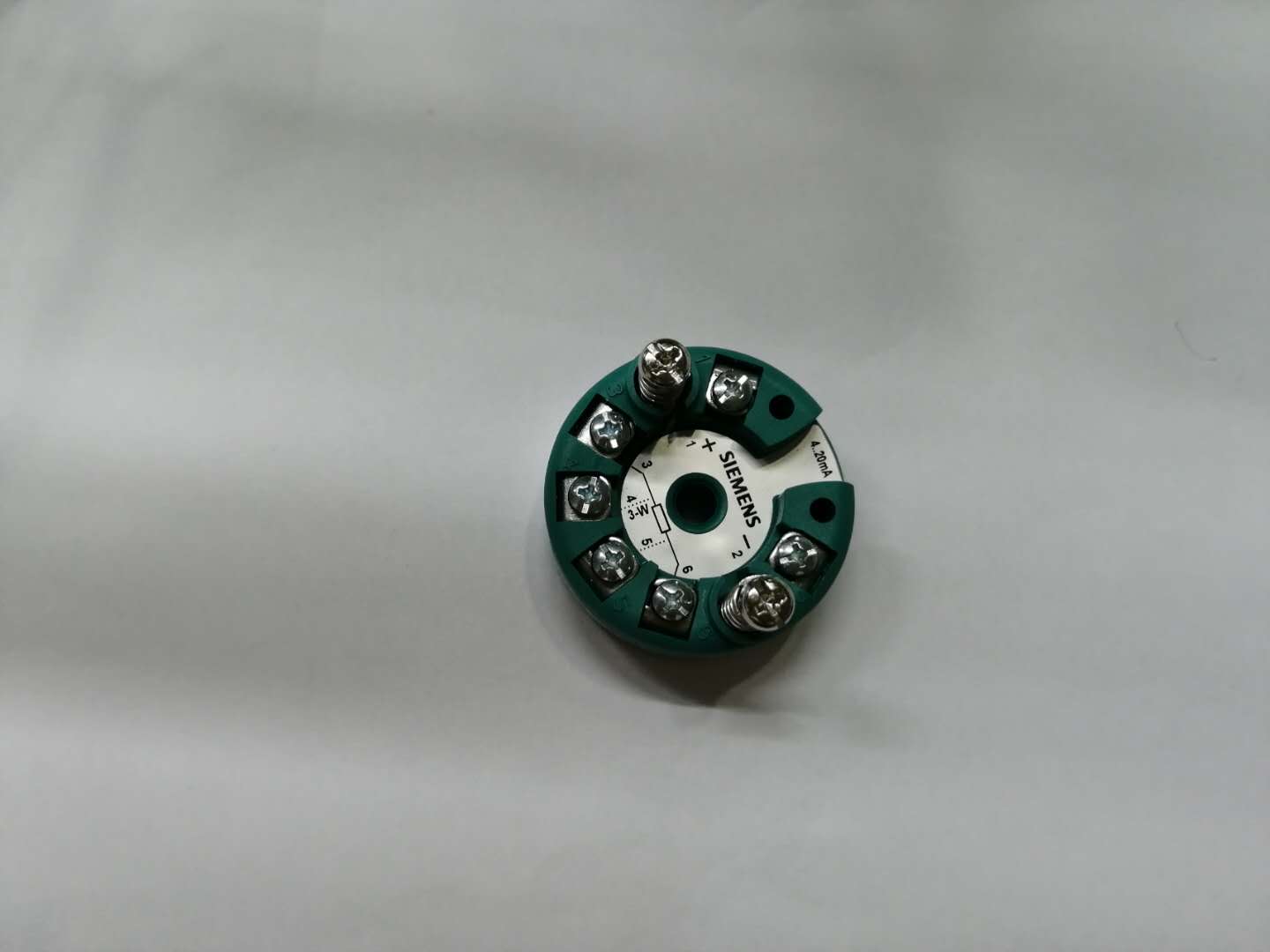

    SITRANS TH100,二线制 (Pt100)


    介绍

    SITRANS TH100 无电气隔离和通用的传感器连接,它是 Pt100测

    量的一种低成本方式。

    对于参数调整, SITRANS TH100/TH200 与 SIPROM T软件和调制

    解调器结合使用。

    非常紧凑的结构设计使 SITRANS TH100变送器易于测量点改造或

    模拟变送器使用。

    该变送器有非 EX版,也可用于爆炸环境。


    应用

    与 Pt100热电阻结合使用, SITRANS TH100变送器是各工业行业

    中理想的温度测量仪表。由于设计紧凑,它可以安装在 B型 (DIN

    43729) 或更大的接线盒中。

    输出信号是与温度成正比的 4~20 mA 的直流电流。

    通过一台 PC,使用 SIPROM T软件和 SITRANS TH100/TH200 调制

    解调器,可以进行参数调整。如果您已经拥有“SITRANS TK调制

    解调器” (订货号 7NG3190-6KB),您可以继续使用它对 SITRANS

    TH100进行参数调整。

    “本安”防爆型变送器可安装在潜在爆炸区。该设备符合 94/9/

    EC欧洲标准 (ATEX),或美国( FM)及 CSA 规范。


    功能

    工作原理

    由 Pt100 热电阻 (二、三或四线制系统) 提供的测量信号在输入级

    被放大。再将与输入变量成正比的电压经多路转换器在模/数转换

    器中转换为数字信号。这些信号在微处理器中根据传感器的特性

    及其它参量(测量范围、阻尼、环境温度等)加以转换。

    这样得到的信号又在数/模转换器中转换为与负载无关的 4~20mA

    的直流电流。

    EMC滤波器保护输入和输出电路不受电磁干扰。


    优点

    • 二线制变送器

    • 安装在 B型(DIN 43729 )或更大的连接头上,也可安装在标

    准 DIN 导轨上

    • 可编程,即传感器连接、测量范围等也可编程

    •“本安”型可用在爆炸




    温度变送器模块

    SITRANS TH200,二线制 ,通用


    介绍

    通用 SITRANS TH200变送器

    • 两线制,4 ~ 20mA输出

    • 安装在温度传感器的连接头部

    • 通用于任何类型的温度传感器

    • 可通过 PC组态


    优点

    • 结构紧凑

    • 安装方便,中央开孔使您可选择任何您希望的安装方式

    • 电气隔离

    • 万用表测试插座

    • 诊断用 LED(绿色 /红色 )

    • 传感器监测

     开路和短路

    • 自我监测

    • 组态信息存储在 EEPROM

    • SIL 2(带订货代码C20),SIL 2/3(带C23)

    • 扩展的诊断功能,例如操作计时间等

    • 特性曲线

    • 电磁兼容性符合 EN 61326和 EN21



    应用

    SITRANS TH200变送器可用于任何工业领域。它紧凑的结构使其

    可安装于B型或更大的接线盒中。下列传感器 / 信号源可通过其

    通用输入模块连接:

    • 热电阻(二 /三 /四线制系统)

    • 热电偶

    • 电阻式传感器或直流电压源

    输出信号是参照传感器特性的 4~20mA直流信号。

    “本安型”变送器可安装在潜在爆炸区( zone 0)。也可用于

    Ex n(zone 2)。防爆型同样适用于欧洲、美国和加拿大。


    功能

    SITRANS TH200通过 PC组态,这可以通过一个USB或RS232解

    调器连接。使用 SIPROM T 软件进行组态数据编辑,永久保存在

    EEPROM中。

    当传感器和电源正确连接后,变送器将输出温度线性信号,用于

    诊断的 LED将显示绿色。如传感器短路, LED将闪烁红灯,如是

    内部设备故障,则显示稳定的红灯。

    测试插座可随时连接安培表用于监测结果和进行真实性检查。输

    出信号可无任何干扰的读取,甚至无需中断电流回路。





    温度变送器模块

    SITRANS TH300

    二线制,通用,HART


    介绍

    通用 SITRANS TH300 变送器

    • 二线制, 4~20mA输出, HART

    • 安装在温度传感器的连接头部

    • 通用于任何类型的温度传感器

    • 可通过 HART组态



    应用

    SITRANS TH300变送器可用于任何工业领域。它紧凑的结构使其

    可安装于 B型或更大的接线盒中。下列传感器 /信号源可通过其

    通用输入模块连接:

    • 热电阻(二 /三 /四线制系统)

    • 热电偶

    • 电阻式传感器或直流电压源

    输出信号是参照传感器特性的 4~20mA直流信号,由数字HART

    信号提供。

    “本安型”变送器可安装在潜在爆炸区( zone 0)。也可用于

    Ex n(zone 2)。防爆型同样适用于欧洲、美国和加拿大。



    功能

    SITRANS TH300通过HART组态。这可以通过手操器完成,也可

    利用HART调制解调器和SIMATIC PDM 软件实现组态。组态数据

    将永久保存在EEPROM中。

    当传感器和电源正确连接后,变送器将输出温度线性信号,用于

    诊断的LED将显示绿色。如传感器短路,LED将闪烁红灯,如是

    内部设备故障,则显示稳定的红灯。

    测试插座可随时连接安培表用于监测结果和进行真实性检查。输

    出信号可无任何干扰的读取,甚至无需中断电流回路。



    优点

    • 结构紧凑

    • 安装方便,中央开孔使您可选择任何您希望的安装方式

    • 电气隔离

    • 万用表测试插座

    • 诊断用 LED(绿色 /红色 )

    • 传感器监测 - 开路和短路

    • 自我监测

    • 组态信息存储在 EEPROM

    • SIL 2(带订货代码C20),SIL 2/3(带C23)

    • 扩展的诊断功能,例如操作计时器等等

    • 特性曲线

    • 电磁兼容性从 EN 61326到 EN21



    温度变送器模块

    SITRANS TH400 现场总线变送器


    版本

    • 基金会现场总线及

    • PROFIBUS PA

    特点

    • 安装在 B型接线盒中( DIN43729或更大)

    • 极性-中性总线连接

    • 高分辨率 24位模拟-数字转换器

    • 电气隔离

    • 本质安全型-用于潜在爆炸区

    • 特性曲线

    • 传感器冗余

    带 PROFIBUS PA通信的变送器

    • 功能模块: 2 个模拟

    带基金会现场总线通信的变送器

    • 功能模块 : 2×模拟和1×PID

    • 功能特性 : 基本型或 LAS

    工作模式


    SITRANS TH400两种版本 (7NG3214-~ 和 7NG3215-~)的唯一

    区别是它们所采用的现场总线协议类型不同 (PROFIBUS PA或

    FOUNDATION fieldbus)。

    应用

    • 用热电阻或热电偶进行线性化的温度测量

    • 用热电阻或热电偶进行差值、平均值或冗余温度测量

    • 线性电阻和双极毫伏测量

    • 差值、平均值或冗余电阻及双极毫伏测量

    功能

    SITRANS TH400工作原理图

    SITRANS TH400 温度传送器是一个安装在 B 型接线盒中的小型

    现场总线变送器。其功能广泛,能够精确地适应设备的需要。尽

    管设定选项很多,但操作却非常简单。由于其采用了通用性的设

    计,所以能够应用于各工业领域,并且很容易在全集成自动化应

    用中集成。

    具有“本质安全”保护型的温度变送器可以安装于潜在爆炸环境

    (1区)或(0区)。这些设备有 EC测试证书,符合欧洲标准( ATEX)。

    另外,它们通过了美国 (FM) 和加拿大 (CSA)的认证。

    SITRANS TH400 在温度传感器中的安装使他们变成完整的总线测

    量点,并且形成紧凑的单个装置。


    导轨安装温度变送器

    通用型 SITRANS TR200 温度变送器


    介绍

    • 4到 20 mA 的二线制设备

    • 导轨安装的机壳

    • 所有类型温度传感器的通用输入

    • 可通过 PC机进行参数设置


    优势

    • 精巧的设计

    • 电气隔离

    • 用于各种万用表的测试座

    • 诊断 LED(绿 /红色灯)

    • 传感器监控

     开路与短路

    • 自我监控

    • 配置状态储存于 EEPROM 中

    • 扩展诊断功能,例如运行时间计时器等

    • 特性曲线

    • 符合电磁兼容 EN 61326 及 NE21

    • 提供 SIL 2 证书(带订货号 C20)或 SIL 2/3 证书(带 C23)



    应用

    SITRANS TR200 变送器可用于所有的工业部门。精巧的设计,可

    以在现场轻松地安装在保护箱或控制箱中的标准 DIN 导轨上。可

    经由通用输入模块与以下传感器 /信号源连接:

    • 电阻温度计(二、三、四线制系统)

    • 热电偶元件

    • 电阻式传感器及 DC电压源

    输出信号为 4 到 20 mA的直流信号,与传感器特性相符。

    “本质安全”变送器可以安装在具有潜在爆炸危险的场合。设备

    符合标准94/9/EC(ATEX)



    SITRANS TR200 可通过 PC 进行参数配置。为了这项需要,将

    USB或 RS 232 调制解调器连接到输出端。如此一来,便可以使用

    SIPROM T 软件工具编辑配置数据。配置数据将被永久地保存在

    非易失性存储器中 (EEPROM)。

    一旦传感器及电源正常连接,变送器将输出一个温度线性输出信

    号,诊断 LED 将显示绿色灯。如果传感器出现短路, LED 闪烁

    红灯,而持续红灯则表示内部设备出现故障。

    测试座可随时连接电流表,进行监控和真实性检查。不需要中断

    就能读取输出电流,甚至不需要打开电流回路。
