西门子PAC多功能测量仪表介绍

PAC3200 和 PAC4200

多功能测量仪表

使用 SENTRON PAC3200/4200 进行精确测量 — 多功能测量仪

表的新成员

SENTRON PAC 系列多功能测量仪用于测量和监视低压配电系统

中的所有相关配电网参数。它们既可用于单相测量也可用于三线

制和四线制配电网（TN、TT、IT）中的多相测量。

它们不但能精确、可靠地记录电气馈线或各个负载的功率值，而

且还能提供用于评估工厂状态和配电网质量的重要测量值。

PAC3200 可测量电压、电流、频率、有功/无功功率和电能值等

50 多个参数（包括最小值、最大值和平均值），是常规模拟指示

仪表的理想替代品。

PAC4200 可提供更加精确和全面的测量数据，可测量 200 多个

电气测量参数。除了 PAC3200 的所能测量的各种参数以外，还可

测量中线电流、基波功率因数、高达 31 次的电压和电流奇次电

网谐波、可选平均时间间隔内的移动平均值、系统相位角和各种

其它测量数据。

PAC4200 具有全面的监视与记录功能。它可将 4000 多个操作、

控制和系统相关事件保存在内置于设备中的存储器中，并存储 40

天内以 15 分钟为测量周期的负荷趋势的最大、最小值。

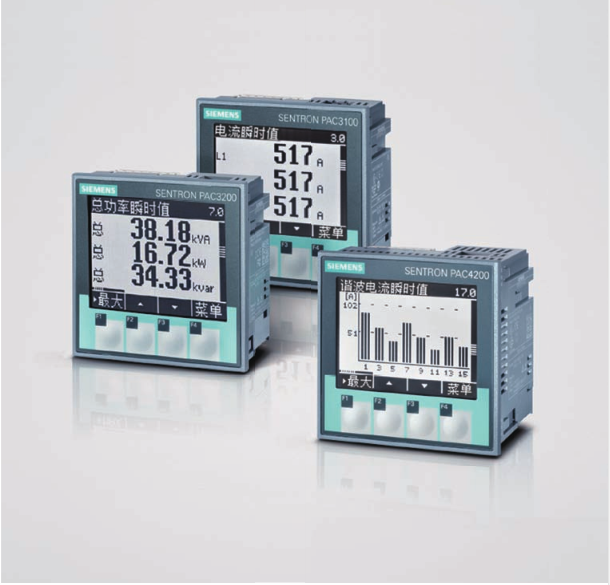

SENTRON PAC 两款仪表的控制面板都以其简洁的设计和极高性

能而赢得大家的青睐。

中文大屏幕图形液晶显示使用户可远距离清晰地读取表值。其背

光可逐步调节，即使在较差的光线下也可达到理想的读表效果。

四个功能综合多语言的文本显示，实现了直观快捷的设置操作，

除此之外还可通过组态软件 SENTRON Powerconfi g 对表进行远

程设置操作。

除多功能数字量输入和输出之外，SENTRON PAC 还提供一系

列通讯选件可供选择。即可使用集成的以太网接口，也可选用

Profi bus DP 或 Modbus RTU 的扩展模块，集成到上层能源管理

系统中。

PAC3200 和 PAC4200 的优点：

• 测量 50/200 多个基本测量参数

• 具有 10 个功率计，用于测量有功、无功和视在功率

• 四象限测量

• 可用于单项测量，也可在 3 线制和 4 线制系统中进行多相测量

• 可直接连接到 690/400 V 的三相工业电网上（CAT III）

• 适用于 TN、TT 和 IT 网络

• 具有极高测量准确度，符合 IEC 62053-22 的等级：

 PAC3200：Class 0.5S；PAC4200：Class 0.2S

• 集成以太网接口（Modbus TCP 或 SEAbus），可用于整合到电能管

理系统之中，既方便又经济

• 可通过 Profi bus DP 或 Modbus RTU 扩展模块进行拓展通讯协议

• 大尺寸 LCD 图形显示屏，直观的菜单导航，明确的文本显示，具有

含中文在内的 9 种显示语言，可通过功能键或组态软件进行操作

• 多功能数字量输入和输出

• 采用标准型密封，防护等级达到 IP65

• 带有多个限值监视功能，限值之间还可以进行逻辑组合

• 具有可指示出负载运行时间的计数器

• 具有 UL 和 CSA 认证，适用于美国和加拿大

• 所供产品会附带有 SENTRON Powerconfig 的组态软件，可进行

远程设置操作

应用：

这些三相多功能测量仪用于测量和指示电气装置的所有相关电网

参数，可长久监视这些参数。

用途

在任何配电应用中（不管是工业还是基础设施建筑），SENTRON

PAC 都可向建筑楼宇服务系统或电能控制系统提供重要系统。

SENTRON PAC 提供了各种通讯选件，这使得它成为工厂和楼宇自动

化的能源管理系统不可缺少的信息来源。

行业

所有需用电源供应的工业领域配电系统中，SENTRON PAC 都可在需

要对电能消耗和电气参数进行测量的所有领域内使用。

设计

安装迅速

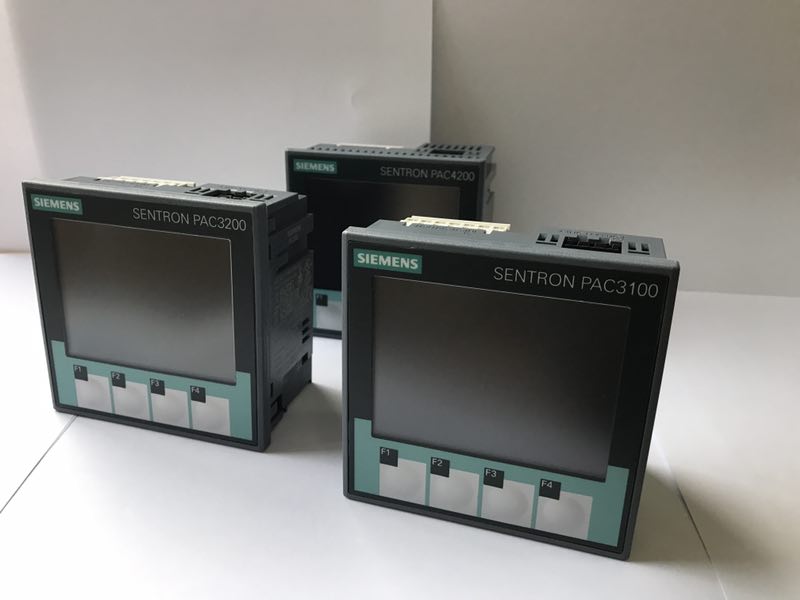

SENTRON PAC3200 和 PAC4200 系列仪表具有一个适合安装在

控制面板中的塑料外壳。它们通过仪表左侧和右侧的各一个支座

来固定。

安装仪表时，需将其从控制柜门上的方形切口插入，然后用提供

的组合式锁定支座将其固定。

成对组合式锁定支座具有两个功能：

• 该锁定机构可使安装人员无需使用任何工具即可迅速将设备

固定到控制面板中

• 如果需要更高程度保护，则可使用四颗固定支座螺丝在所有侧

面上均匀增加接触压力，使控制面板切口由一体的塑料垫片完

全密封（一个标准特性）。无需另外插入附加垫片。

设备的前面（已安装状态）符合安全等级 II (Safety Class II)，防

护等级为 IP65。

由于具有使用方便的组合式锁定支座且安装深度较小，因此很容

易并排安装若干个设备。

这些仪表通过 4 个功能按钮进行操作，4 个功能按钮对应于它们上

面的 4 个文本区域。每个按钮在不同的显示界面都会有相对应的不

同功能。按钮在相应菜单中具有的功能有相关显示中的文字指示。

SENTRON 多功能测量仪表

扩展模块

PAC PROFIBUS DP

概述：

PAC PROFIBUS DP 扩展模块具有以下功能：

• SENTRON PAC 多功能测量仪的 PROFIBUS DP 插入式通讯模块

• 可在设备正面或使用参数化软件进行参数化

• 使用 PROFIBUS DPV1，可在循环或非循环模式下传输数据

• 使用 GSD 文件方便地进行集成，可任意选择要传输的测量参数

• 即插即用

• 支持从 9.6 Kbit/s 到 12 Mbit/s 的所有通讯速率

• 通过符合 IEC 61158 的 9 针 Sub-D 连接器进行连接

• 无需使用外部辅助电源

• 通过模块上的 LED 进行状态指示

应用：

SENTRON PAC PROFIBUS DP 通讯模块插到 PAC 多功能测量仪表

的后面，仪表便可自动识别出该模块，并提供与此模块相关的参

数以便在参数化菜单中进行选择。

可选择 SENTRON PAC 多功能测量仪表提供的所有测量参数并通过

GSD 文件以循环或非循环方式进行传输。

模块的状态由一个 LED 来指示。

SENTRON 多功能测量仪表

扩展模块

PAC RS485

概述：

PAC RS485 扩展模块具有以下功能：

• SENTRON PAC 多功能测量仪的 PAC RS485 插入式通讯模块

• 可在设备正面或使用参数化软件进行参数化

• 支持 Modbus RTU 和 SEAbus 协议

• 即插即用

• 支持 4.8/9.6/19.2 和 38.4 Kbit/s 的通讯速率

• 通过 6 极螺钉型端子进行连接

• 无需使用外部辅助电源

• 通过模块上的 LED 进行状态指示

应用：

SENTRON PAC RS485 通讯模块插到 PAC 多功能测量仪的后面，

仪表便可自动识别出该模块，并提供与此模块相关的参数以便在

参数化菜单中进行选择。模块的状态由一个集成的 LED 来指示。

与 SENTRON PAC 多功能测量仪表结合使用时，支持 Modbus RTU

和 SEAbus 协议，通讯速率为 4.8/9.6/19.2 和 38.4 Kbit/s。
