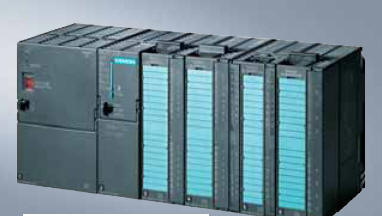

S7-300、S7-300F 的通用技术规范 | |
防护等级 | IP20,符合 IEC 60 529 |
环境温度 | • 水平安装0~60℃ • 垂直安装0~40℃ |
相对湿度 | 5~95%,无凝结 (RH 等级 2,符合 IEC 61131-2) |
大气压 | 795~1080 hPa |
隔离
• 24VDC 电路 • 230VAC 电路 |
测试电压 500 V DC |
电磁兼容性 | 符合EMC 规程的要求 噪声抑制,符合 IEC 61000-6-2, 测试符合: IEC 61000-4-2, 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6 辐射干扰符合EN 50081-2 |
机械等级 | • 振动,测试条件符合IEC 60068,Part 2-6/10 up 58 Hz; 恒定振幅 0.075 mm; 58 - 150 Hz ; 恒定加速度 1 g ; 振动周期:在三个互相垂直轴的每 个方向上,每根轴为 10 个振动周 期。 • 冲击测试符合IEC 60068, Part 2-27/ 半波: 冲击强度 15g ( 峰值), 持续时间 11 ms |
SIPLUS S7-300 的通用技术规范 | |
环境温度 | • 水平安装: -25℃~70℃ • 垂直安装: -25℃~50℃ |
相对湿度 | 5~95% ;允许短时有冷凝,相对 湿度(RH) 2 类,符合标准IEC1131-2 和IEC 721 3-3 Cl. 3K5 |
瞬时结冰 | -25℃~0℃ IEC 721 3-3 Cl. 3K5 |
大气压 | 1080~795 hPa,对应高度 -1000~2000 m |
污染浓度 | SO2:< 0.5ppm ;相对湿度 <60% 测试:10 ppm ; 4 天 H2S:< 0.1ppm ;相对湿度 <60% 测试:1 ppm ; 4 天 ( 符合 IEC 721 3-3 ; 3C3 级) |
机械环境条件
| 抗振型式:频率级数按每分钟 1 个倍频程的速度进行改变。 |
抗冲击性 | 冲击类型:半正弦冲击强度;冲击峰值为15 g,持续时间为11 ms;沿相互垂直3 个轴的正负方向,每方向三次。 冲击测试符合标准IEC 68 section 2-27 |
符合性 | EN 50155 (铁路应用 - 机车电气设备) |
|
