SITRANS P 智能压力变送器介绍

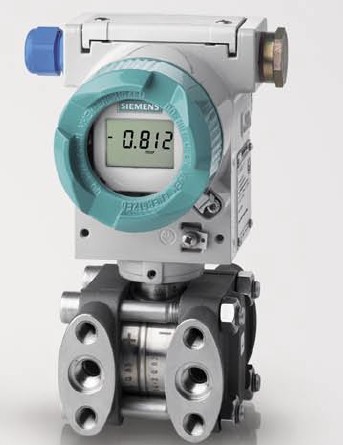

SITRANS P 智能压力变送器

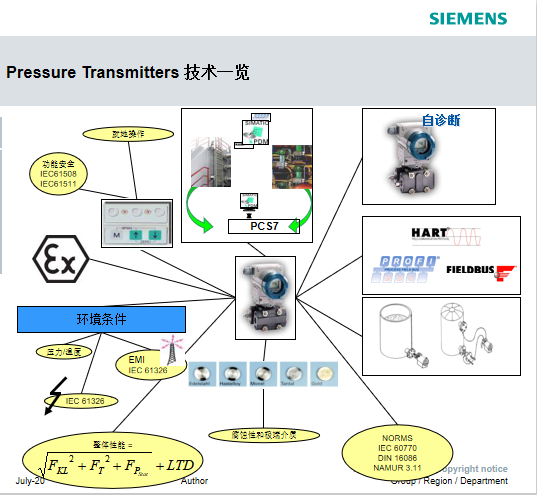

产品概述

著名自动化产品及设备制造供应商

西门子公司，集长期的压力传感器设计制造的成功经验及强大的

电子调试和研发力量而推出的 SITRANS P 系列差压 / 压力变送

器，以其稳定可靠的性能，一流的质量及简单方便的使用，成为毋

庸置疑的业界新标准。SITRANS P 系列差压 / 压力变送器，包括

DSIII 系列智能差压 / 压力变送器，P300 系列压力变送器，P280

系列无线 HART 压力变送器，P2xx 系列简易型压力变送器，MPS

系列投入式液位变送器。除上述测量差压，压力，绝压等过程参

数的基本品外，SITRANS P 还包括法兰式液位变送器，带毛细管

的远传差压变送器及远传压力变送器等远传变送器，此外，西门

子也提供相应的安装，调试及维护的配件，其中有各种阀组，转换

接头及 SIMATIC PDM 现场仪表管理软件等。

先进的原理与结构

SITRANS P 系列差压 / 压力变送器采用西门子专利技术的硅材料

传感器。模块化设计的 DSIII 系列和 P310 系列由带 EEPROM 的

传感器单元和带磁感应的就地按钮及 EEPROM 的电子模块组成。

传感器单元包括压力传感器和温度传感器，通过压力传感器和温

度传感器对全量程范围内的静压特性和温度特性分别进行充分补

偿，因而使 DSIII 系列和 P310 系列具有非常优异的静压特性和温

度特性。

SITRANS P 系列智能差压变送器，结构上具有独立的测量传感器

组件和独特的不起测量作用的中央抗过载膜片。当变送器受到过

大的单向负载作用时，测量膜片与变送器本体贴紧，中央抗过载

膜片确保单向压力不能作用于测量传感器组件，从而保护了传感

器，使变送器具有极好的单向过载特性。这种结构克服了传统变

送器中心膜片既是测量膜片又是高低压力腔间的隔离膜片，传统

变送器中心膜片易变形，导致的变送器零点易漂移和长期稳定性

差等缺点。

独特的就地按钮

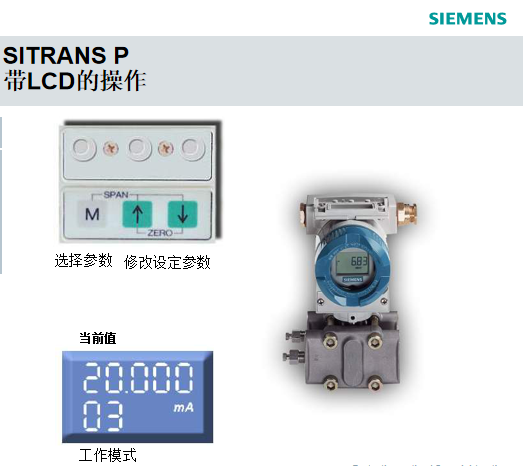

SITRANS P 系列具有独特的就地按键。通过就地按键，可对变送

器进行各种功能组态：零点调整，加压和不加压的测量上下限值

的设定，单位选择，阻尼设定，输出选择等等。此外，由于就地

按键采用磁感应原理，因而即使在危险场所，无需打开变送器表

盖，无需采用任何专用工具，也可以调整参数，运用自如。此外

带锁定组态按键功能，以避免误操作。因此，拆卸式通用且标配

的 SITRANS P 系列就地按钮，实际上就是随表附带的手操器。

品种齐全的远传密封装置

SITRANS P 系列除差压变送器，压力变送器和绝压变送器基本类

型外，还有品种丰富的远传变送器，远传密封装置。接液膜片材

质有不锈钢、哈氏合金、蒙乃尔、钽、钛、镍、镀金膜片、PTFE

涂层膜片、PFA 涂层膜片、ECTFE 涂层膜片等，选择丰富。远传

密封装置的灌充液有普通硅油、高温油、卤烃油、植物油、甘油

/ 水等。

远传密封装置的过程连接有对夹式、直接安装法兰式、法兰夹

持管道式、快速拆装式、管段螺纹式等，远传法兰符合 DIN 或

ANSI 等标准，法兰尺寸从 1'' 到 5''，毛细管单边长度从 1 米到

10 米或更长。对于低压或负压的应用环境，远传密封装置采用

防真空设计，过程介质温度 -90 ºC ~ 400 ºC。

符合特殊行业的特殊要求

P300 系列和 Compact 系列压力变送器是品种齐全的符合

EHEDG、FDA 和 GMP 等要求的医药及食品行业专用的卫生型变

送器，其接液部分是完全焊接的不锈钢材质，表面粗糙程度达

Ra=0.4μm，过程连接基于卫生型设计，采用无菌连接措施，清

洁时十分方便和安全，是真正的卫生型变送器。由于采用了合适

的散热器，过程温度最高可达 200 ºC。

样的调试手段

SITRANS P 系列智能差压 / 压力变送器调试手段丰富多样。独

特的标配的就地按钮组态功能强大，HART 手操器可对几乎所

有的仪表参数进行组态，万能的管理软件 SIMATIC PDM 则可对

HART,PROFIBUS 及 Foundation Field bus 仪表的所有参数进行设

置，安装有 SIMATIC PDM 软件的 DCS 控制系统能够直接调试智

能差压 / 压力变送器的所有参数。

功能强大的 SIMATIC PDM 管理软件

西门子现场仪表管理软件 SIMATIC PDM 支持 HART,PROFIBUS 及

Foundation Fieldbus 等协议，用于对西门子智能现场仪表及所

有的 HATR, PROFIBUS 及 Field bus 现场仪表的参数设置、调试、

运行管理、该软件既可以单独运行，也可以集成于控制系统。

SIMATIC PDM 基于公开的 EDDL 标准，不同于 FDT / DTM 原理，

不仅所有仪表的组态程序独立于计算机的操作系统，操作界面风

格统一，而且支持的制造商及设备更多。

丰富的配套阀组及转换接头

差压 / 压力变送器的正确使用离不开配套阀组及转换接头。阀组

的正确使用不仅可以防止差压变送器的单向过载，而且可以消除

静压对差压变送器的影响，方便变送器的拆卸。根据过程接口的

不同，变送器显示表头的方便读数、引压管的方便布置、阀组手

柄的方便操作、过程介质最高温度的不同、过程介质最高压力的

不同、阀组材质的不同、变送器是否安装于仪表箱内、是否有禁

油要求等，西门子提供了种类繁多的配套阀组，使用户能够对变

送器，用好变送器。根据过程接口的不同，西门子提供有多种转

换接头以供选择。

能化的故障诊断

SITRANS P 系列差压 / 压力变送器具有功能强大的故障诊断功能，

其中包括传感器故障的监测、传感器压力峰值记录、传感器温度

峰值记录、电子模块温度峰值记录、变送器累积工作时间、传感

器和电子模块的维护计时、传感器压力超限次数记录、各种存储

器的内部巡检、看门狗监测等，所有这些功能都为变送器的日常

维护，过程极限参数的监测提供了极大的方便，同时也为变送器

的故障判断，维修提供了依据。

安全的变送器

对于工业过程控制，仪表的可靠性至关重要 , 没有可靠性作保证

的任何技术指示均毫无意义，西门子 DSIII 系列智能差压 / 压力变

送器是全球第一款通过 TÜV 安全认证的差压 / 压力变送器，达到

SIL2 级，也就是说，一台 DSIII 系列变送器的可靠性是一般普通

SIL1 级变送器的十倍以上，这为用户的安全提供了有力的保证。

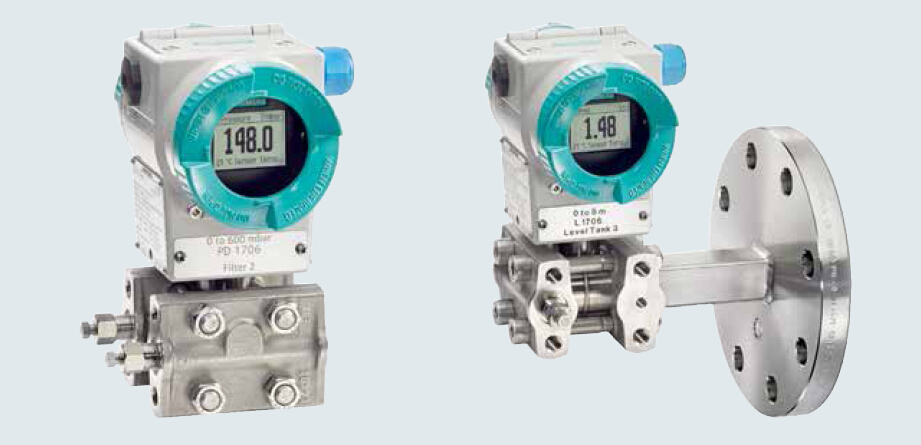

DS Ⅲ系列压力、绝压、差压、流量和液位变送器

SITRANS P DS III 系列压力变送器是数字式仪表，具有用户界面友

好，精度高的特点。可通过本地按键，HART，PROFIBUS-PA 或

FF 基金会现场总线通讯进行参数设定。

丰富的功能使该压力变送器十分适合于工厂的需要。 尽管有大量

的设定选项，但操作仍很简单。

符合“本安”和“隔爆”防爆要求的变送器可以安装在潜在爆炸

危险环境 (1 区 ) 或 (0 区 ) 内。该变送器具有 EC 型试验合格证书，

并符合欧洲标准 (ATEX)。

变送器可以连接各种设计的远传密封组件，以便用于如高粘度物

料等特殊应用场合。

不同型号的 DS III 压力变送器可以用来测量：

• 表压

• 绝对压力

• 差压

• 液位

• 流量

应用

DS III 系列压力变送器可以应用于具有极端化学和机械负载的工

业领域。 10kHz 到 1GHz 范围内的电磁兼容使 DS III 压力变送器

适用于高电磁辐射场合。

符合“本安”和“隔爆”防爆要求的变送器可以安装在潜在爆炸

危险环境 (1 区 ) 或 (0 区 ) 内。该变送器具有 EC 型试验合格证书，

并符合欧洲标准 (ATEX)。

用于 zone 0 和 zone 1 的“本安”型变送器的电源类别为“ia”

和“ib”。

变送器可以连接各种设计的远传密封组件，适用于如高粘度物料

等特殊应用场合。

压力变送器可通过 3 个 按 键 进 行 就 地 操 作， 通 过 HART 、

PROFIBUS PA 或 FF 现场总线通讯进行参数设定。

优点

• 质量好，寿命长

• 在极端化学和机械负载下保持高可靠性

• 适用于腐蚀和非腐蚀性气体、蒸汽和液体

• 丰富的诊断和仿真功能

• 测量元件与电子元件分离，不需要重新校准

• 最小的一致性误差

• 长期漂移小

• 接液部件采用高等级材料 ( 不锈钢，哈氏合金，黄金，蒙乃尔

 合金，钽 )

• 带 HART 通讯的 DS III 变送器量程为 1 mbar 至 700 bar

• 变送器公称测量范围从 0 至 700 bar, DS III PA (PROFIBUS PA) 和

 FF ( 基金会现场总线 )

• 测量精度高

• 通过控制键和 HART， PROFIBUS PA 或 FF 现场总线通讯进行参

 数设定

表压变送器

• 测量变量：腐蚀性和非腐蚀性气体、蒸汽和液体的表压压力。

• 量程 ( 连续可调 )

DS III HART 系列： 0.01 ... 700 bar g

• 公称测量范围

DS III PA 和 FF 系列： 0 ... 700 bar g

绝压变送器

• 测量变量：腐蚀性和非腐蚀性气体、蒸汽和液体的绝对压力。

• 量程 ( 连续可调 )

DS III HART 系列： 8.3 mbar a... 100 bar a

• 公称测量范围

DS III PA 和 FF 系列：0 mbar a... 100 bar a

• 共有两个系列：

- 压力系列

- 差压系列

差压和流量变送器

• 测量变量：

- 差压

- 流量 q~ √Δp ( 与孔板等节流引压装置配套 )

• 量程 （连续可调）

DS III HART 系列： 1 mbar ... 30 bar

• 公称测量范围

DS III PA 和 FF 系列： 0 mbar ... 30 bar

液位变送器

• 测量变量 : 开口或封闭容器的腐蚀和非腐蚀液体的液位。

• 量程 ( 连续可调 )

DS III HART 系列： 25 mbar ... 5 bar

• 公称测量范围

DS III PA 和 FF 系列： 0 mbar ... 5 bar

• 安装法兰的公称直径：

- DN 80 或 DN100

- 3 英寸或 4 英寸

在开口容器内测量液位时，测量元件的低压侧通大气 ( 相对于大

气压进行测量 )。

在封闭容器内测量时，低压侧必须连接到容器上方，以便补偿静

压。

变送器与被测介质接触部分可选用不同的材质以满足不同防腐等

级的要求。
