    西门子外夹式超声波流量计

    发布时间:2019-07-20 11:12:41  浏览次数:

    SITRANS F US 超声波流量计


    介绍

    西门子现有两种类型超声波流量计,湿式和外夹式。能给用户提供广泛的技术选择空间。

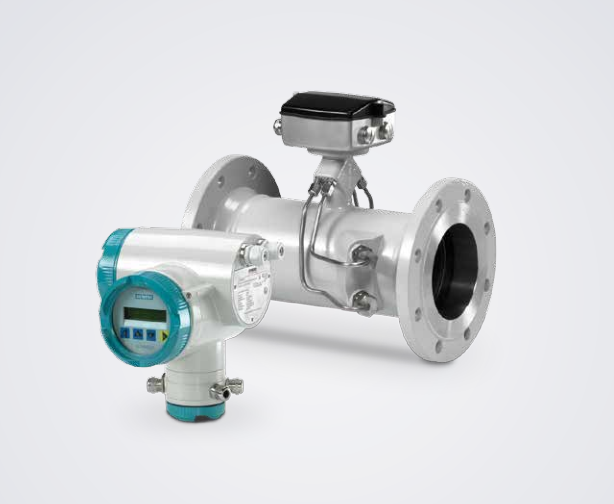

    SITRANS F US SONOFLO 湿式流量计可测量导电与非导电流体介质。

    应用

    湿式超声波流量计适用于大多数导电与非导电液体。

    • 固体最大含量 3 %

    • 空气和气体最大含量 3 %

    • 粘度最大 350 cSt

    主要应用领域:

    • 原水和污水处理厂

    • HVAC,供热暖通和空调

    • 电厂

    • 石油、石化工业

    • 灌溉系统

    • 电站,工业冷却水系统

    • 农业灌溉

    • HART 协议 4 ~ 20 mA 输出

    • PROFIBUS 总线

    • ATEX 防爆认证

    特性

    SITRANS F US 湿式超声波流量计主要应用于测量导电与非导电

    液体。

    • 管道式口径 DN 50 ~ 1200 mm(2" ~ 48")

    • 湿式打孔安装 1 或 2 通道口径可达 DN 4000mm(160")

    • 供热,暖通和空调系统

    • 区域供暖,结算

    • 一体化或分析式安装

    • 综合自诊断功能,错误指示与记录

    • 传感器更换无需管道断流

    • HART 和 PROFIBUS 通讯协议

    • ATEX 防爆认证


    SITRANS F US 外夹式超声波流量计实现了液体和气体的高精度测

    量,同时保证最快的安装速度与最小的维护支出。


    应用

    外夹式超声波流量计有 6 个产品成员:

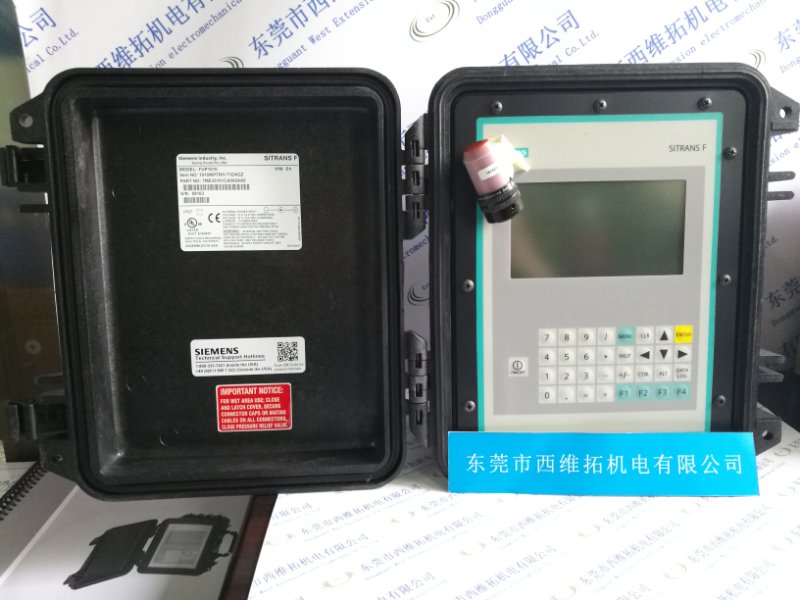

    FUS1010 和 FUP1010 通用型流量计适用于广泛的液体流量测

    量,包括:

    • 水和污水:自来水,饮用水,泥浆,化学品,污水,混合液

    • HVAC: 供热,暖通和空调

    • 电力:核电,火电,水电

    • 过程工业:过程控制,批量控制,流速,体积流量,质量流

    量测量

    • 石油、天然气、石化工业

    • 被测介质粘度最大 3800 cSt

    FUE1010 有热值计量功能的流量表适用于电力,热力工业,其

    中包括:

    • 供热,空调系统的二级计量

    • 冷凝水,饮用水

    • 乙醇和盐水为冷媒的能量测量,热力存储

    FUH1010 是一种用于测量原油,汽油和液化气的理想产品:

    • 界面检测/密度表

    • 粘度补偿

    • 标准体积量/质量测量

    FUG1010 气体流量计适用于天然气和各种过程气体。包括:监

    控测量,本地测量,流量校验,泄漏分析,成品存储。

    FST020 基础型流量计适用于多种单项低粘度液体介质的测量。

    特性

    • 安装简便;不需要破管与断流

    • 维护量小;外部传感器不需要定期清洁,无可移动部件

    • 无压力能量损失;宽量程比

    • 单,双,多路通道和多种类型的附件满足各种场合的应用





    功能


    直射式信号处理

    SITRANS F US SONOFLO 超声波流量计系列,其超声波信号在换

    能器间直射式发送与接收,无需借助管壁反射。这种点对点的

    信号发送方式的优点是能够获得极好的信号强度,能够避免测

    量过程中流量信号的突然中断。

    沿声道的流速分布

    超声波在流体中传播,当传播方向与流体流向一致时,即从点

    A 向点 B 顺流传播,其传播时间小于声波在流体中逆流传播的

    时间(从 B 点向 A 点)。顺逆流传播的时间差与管道中的流体

    流速有关。

    测出短时间间隔内顺逆流传播的延迟时间,则流体的粘度和温

    度对测量精度均无影响。

    测量原理

    SITRANS F US SONOFLO 流量计的两个超声换能器与管道轴线成

    θ角安装。换能器作为超声信号的发射和接收装置。测量结果

    由超声信号顺逆流传播时间决定。其测量原理可由下式表示:

    v = K x(tA,B - tB,A)/(tA,B x tB,A)= K x Δt/t

    v = 平均流速

    t = 传播时间

    K = 流量比例系数

    这一测量原理具备以下优点:与实际液体中声速的变化无关,

    即与温度无关。标定系数 K 由湿式标定确定。


    电池供电的超声波流量计

    西门子提供 3.6 V 锂电池供电方案,寿命可达 8 年。由于电子单元

    设计为低功耗运行模式,所以电子单元的功能和维护受到限制。

    电池供电的超声流量计主要应用于无法外部供电的发电、公共事

    业和灌溉等场合中。

    所有流量计静态的或机械的测量精度都取决于流量计前后的管道

    形状和超声测量通道数。

    当流体流经管道时,可能形成漩涡或在管道内流速分布不均,这

    取决于管道的设计。

    目前,采用两通道或多通道是最可靠的测量方法。

    两通道系统特点:

    • 对上游障碍物如弯管、泵或阀的敏感度较低。

    • 测量结果的可靠性高,即使由于某些原因导致一个通道停止工

    作,流量仪表仍可继续测量。

    典型的入口直管段的要求是上游 10 x Di(Di = 流量计直径),下

    游 3 x Di。

    在满足上述安装要求的前提下,两通道超声流量计的测量精度可

    达 ±0.5 %。

    四通道超声流量计

    在某些应用中,要求在入口管段极短的条件下或流体中存在漩涡

    时获得较高精度,而两通道无法满足此需要。

    对于上述情况,我们可以为您提供四通道解决方案—用户可以根

    据实际入口条件向我们提出具体要求。

    对于特殊应用,请联系西门子流量仪表部门。
