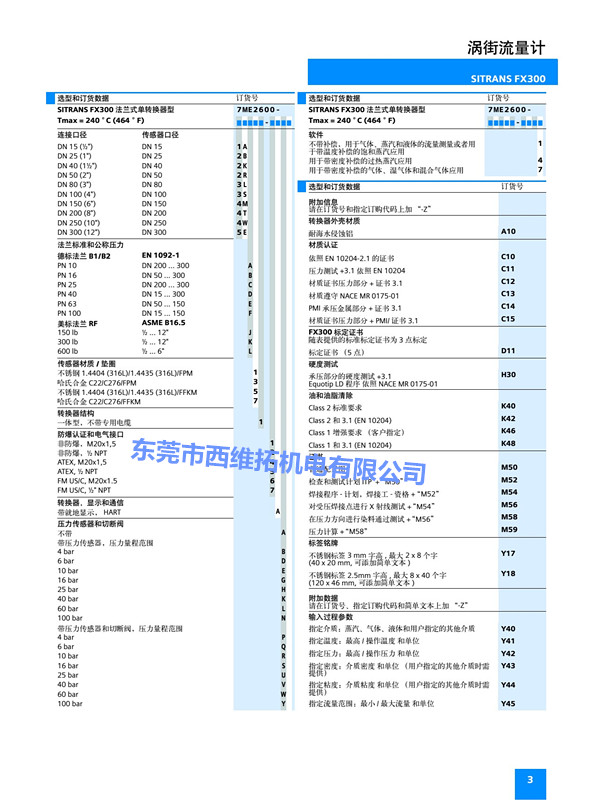

    涡街流量计 SITRANS FX300
    您当前的位置是:首页>>产品系列>>西门子过程仪表>>SITRANS流量计(7ME)>>涡街流量计 SITRANS FX300

    SITRANS FX300涡街流量计 介绍

    发布时间:2019-05-07 08:58:10  浏览次数:

    涡街流量计

    SITRANS FX300



    ■概述

    SITRANS FX 涡街流量计提供精确的蒸汽、气体和液体的标准体积

    流量和质量流量测量,内置的温度和压力补偿给用户带来全新的

    一站式流量测量解决方案


    ■ 优越性

    • 二线制流量仪表,带 HART 通信

    • 标配的温度补偿,可用于饱和蒸汽的质量流量应用

    • 内置的温度和压力补偿,能够直接测量质量,标准体积流量和

    能量。

    • 压力、温度和流量均能被测量。无需额外在管道上安装压力和

    温度传感器

    • 智能信号处理(ISP)保证在外部干扰下提供稳定的测量,具有

    最优的过程可靠性

    • 全焊接不锈钢结构,具有耐腐蚀、耐高压和高温的特性

    • 免维护设计

    • 即插即用模式

    • 最小压损

    • 一体或分体设计

    • 可测量压缩空气消耗量

    • 对可变体积流量进行压力、温度补偿

    ■ 应用

    SITRANS FX300 是一款紧凑型流量计,可提供为单转换器或双转

    换器的产品型式,适于测量工业蒸汽、气体、以及导电和非导电

    的液体,例如:蒸汽 (饱和蒸汽、过热蒸汽),工业气体 (压缩

    空气、氮气、液化气体、废气),和导电和非导电液体(软化水、

    锅炉给水、溶剂、热媒载体油)

    SITRANS FX300 主要应用在以下工业领域:

    • 化工行业

    • 石化行业

    • 石油天然气行业

    • 电力行业

    - 空气

    - 加热

    - 冷却

    - 冷冻

    • 食品和饮料行业

    - 制药

    - 糖精炼

    - 乳制品

    - 酿酒

    - 软饮料生产

    • 炼油行业

    • 水和水处理行业

    ■ 设计

    SITRANS FX300 可选择一体型或分体型,分体型传感器和转换器

    的最长距离为 15 米


    结构

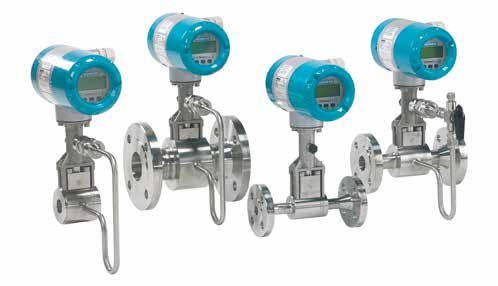

    SITRANS FX300 可在下列配置中使用:

    SITRANS FX300 单转换器型

    单转换器型可提供法兰式或夹持式安装方式的如下配置:

    • 标准型涡街流量计

    内置的温度传感器可提供补偿,用于标准应用。

    • 涡街流量计带压力传感器

    内置的温度传感器和压力传感器提供补偿功能,用于测量气

    体、湿气、混合气体或蒸汽 (用于能量测量)。

    • 涡街流量计带压力传感器和切断阀

    在对工艺管道进行压力或泄漏测试时,或者在不停流情况下更

    换压力传感器时,允许切断压力传感器。使用内置两路阀,可

    以对压力传感器进行校准和测试。

     涡街流量计 — 分体型

    传感器和转换器分体安装,内置温度传感器,可选配压力传感

    器和切断阀。可提供与一体型产品相同的测量性能。

    SITRANS FX300 双转换器型

    这是一个真正的冗余系统,它带两个独立压电传感器和两个转换

    器,提供双倍的功能可靠性和测量有效性。这款流量计最适合用

    于多产品管道中的测量。在多产品管道中,不同的产品一个跟着

    一个的流过。在这里,对应一种产品设置一个转换器,另外的转

    换器对应另外的产品。

    双转换器型可以提供:

    • 标准型涡街流量计

    内置的温度传感器可提供补偿,用于饱和蒸汽的标准体积流量

    测量。


    ■功能

    操作原理

    SITRANS F X 涡街流量计通过探测嵌入到流体中的旋涡发生体产生

    的交替旋涡的频率,来测量流速。测量原理为卡曼涡街原理:水

    流中的障碍物的后面会形成交替的旋涡。交替旋涡的频率与流速

    成正比。涡街会对旋涡发生体下游的压电传感器产生一个微小的

    压力。通过压电传感器中的二个压电晶体,来拾取压力的变化。

    1= 旋涡发生体, 2 = 压电传感器

    流量计使用下面的公式计算流速:

    Q = A·V = A·d / St·f = 101.93·f / K [m3/h]

    这里:

    要求

    为了产生涡街,介质必须具有最小速度:

    • 对于蒸汽和气体,流速必须在 2 ~ 80 m/s 之间 (6.6 ~ 262 ft/s)

    • 对于液体,流速必须在 0.4 ~ 10 m/s 之间 (1.3 ~ 32.8 ft/s)

    7ME3480 (11).jpg
